Wie erreicht OMTD tagsüber Transparenz und nächtliche Ausleuchtung?

Überblick: Prinzip und Schichtaufbau

OMTD kombiniert strukturierte lithografische Elektroden mit Flüssigkristallschichten (LC), um einen Film zu erzeugen, der im ausgeschalteten Zustand optisch neutral ist und bei Betrieb zu einer sichtbaren Lichtabbildungsoberfläche wird. Der Kernstapel umfasst typischerweise ein klares Substrat, transparente Leiterbahnen, eine durch Lithographie hergestellte strukturierte Pixelelektrodenschicht, eine Flüssigkristallzelle mit kontrollierter Dicke und eine dünne schützende Kapselung. Jedes Element ist optimiert, um Streuung, Reflexion und Farbtönung im Ruhezustand (Tag) zu minimieren und gleichzeitig hohen Kontrast und Helligkeit zu bieten, wenn es nachts aktiviert wird.

Wie tagsüber Transparenz erreicht wird

Die Unsichtbarkeit am Tag ist das Ergebnis optischer Anpassung und LC-Ausrichtung. Schlüsselmechanismen sind:

• Indexanpassung – Substratmaterialien und Klebstoffe werden so ausgewählt, dass ihre Brechungsindizes dem LC und dem Einkapselungsmittel im nicht angetriebenen Zustand weitgehend entsprechen, wodurch Fresnel-Reflexionen und -Streuung reduziert werden.
• Homöotrope oder planare LC-Ausrichtung – die LC-Moleküle sind vorab ausgerichtet (über geriebenes Polyimid oder Photoalignment), sodass das durchgelassene Licht mit minimaler Doppelbrechung hindurchtritt und die Klarheit erhalten bleibt.
• Ultradünner Zellabstand – ein kontrollierter Zellabstand im Nano- bis Mikrometerbereich reduziert die Phasenverzögerung und hält den Film über alle sichtbaren Wellenlängen hinweg optisch neutral.
• Transparente Elektroden und minimale Metallisierung – strukturierte Elektroden verwenden ITO, ultrafeine Metallnetze oder leitfähige Polymere mit hoher Transparenz und vernachlässigbarem visuellen Fußabdruck.

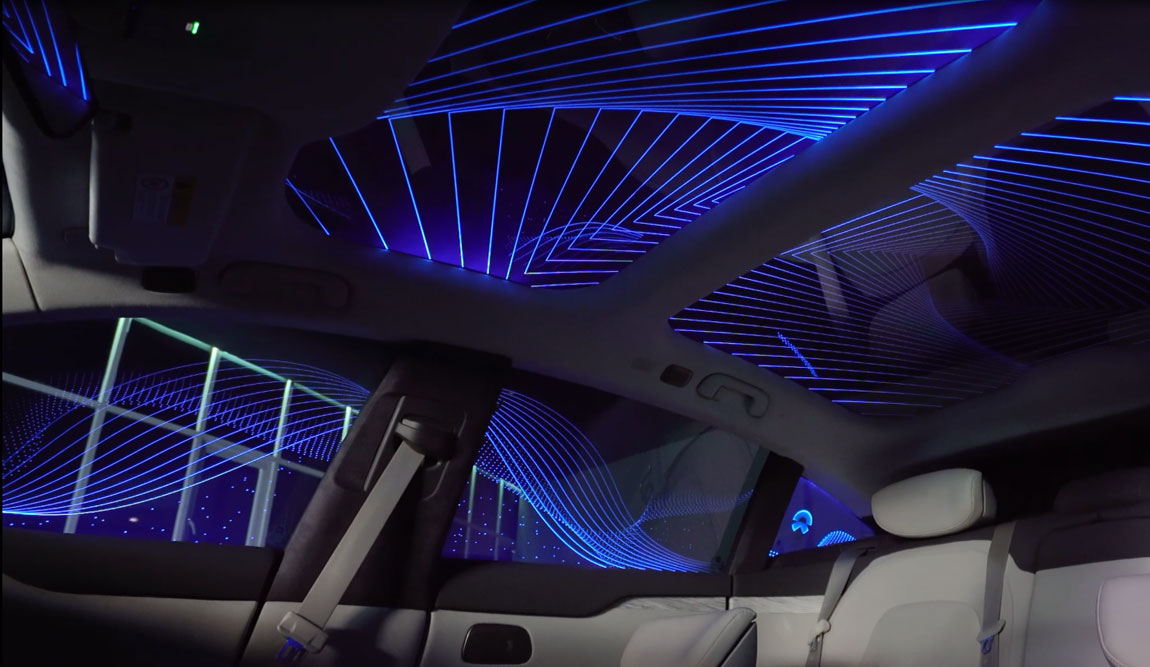

Wie Nachtbeleuchtung und Kartierung funktionieren

Nachts, OMTD-Film wird zum aktiven optischen Element. Die Beleuchtung wird durch die Ansteuerung von Pixelregionen mit Spannungswellenformen erzeugt, die den LC-Zustand ändern oder von speziellen Lichtquellen eingespeistes Licht modulieren. Zwei praktische Ansätze werden üblicherweise verwendet:

• Transmissiver Modus mit Hintergrund-/Kantenbeleuchtung – LEDs (kantenbeleuchtet oder hinter dem Laminat) liefern Licht, das durch angesteuerte LC-Pixel geht; Spannung verändert die LC-Ausrichtung, um den Durchgang zu ermöglichen oder zu blockieren und sichtbare Muster zu bilden.
• Streu-/Reflexionsmodus – Angesteuerte Pixel schalten LC in einen Streuzustand (oder schalten Mikrostrukturen um), sodass Umgebungs- oder eingespeistes Licht in Richtung der Beobachter gestreut wird und helle kartierte Bereiche ohne starke Hintergrundbeleuchtung entstehen.

Die Mustererzeugung erfolgt über das lithographisch definierte Elektrodengitter. Ein Mikrocontroller oder eine Fahrzeugkopfeinheit überträgt Raster- oder Vektorbefehle an die Treiberelektronik, die Spannungen pro Pixel anlegt, um Graustufen, einfache Animationen oder kontrastreiche Logos zu erzielen. Die Helligkeit wird durch den LED-Antriebsstrom und die Pulsweitenmodulation gesteuert; Die scheinbare Schärfe hängt vom Pixelabstand und dem Betrachtungsabstand ab.

Integration in Autoglas

Filmintegrationsoptionen wirken sich auf Leistung und Wartbarkeit aus:

• Zwischen Glaslagen laminiert – die Folie wird innerhalb der laminierten Zwischenschicht (PVB/SGP) platziert. Dies bietet mechanischen Schutz, beste optische Gleichmäßigkeit und Beständigkeit, geeignet für Windschutzscheiben und Festfenster.
• Nachträglich durch Kleben auf der Innenscheibe angebracht – geeignet für Schiebedächer oder Heckscheiben, bei denen eine Austauschbarkeit erwünscht ist; Die optische Leistung hängt vom Klebstoffindex und der Blasenkontrolle ab.
• Kantenversiegelte Module – die Folie wird zu einer austauschbaren Kassette mit integrierten LEDs und Anschlüssen verarbeitet, was die Wartung vereinfacht, aber einen kleinen Rahmen hinzufügt.

Überlegungen zur Elektrik und Steuerung

OMTD erfordert Niederspannungstreiber und eine digitale Steuerschnittstelle. Typische Elemente:

• Treiber-ASICs, die Pixelspannungen mit Multiplexing liefern/senken, um die Komplexität des Kabelbaums zu reduzieren.
• In das CAN/12V-System des Fahrzeugs eingebundenes Energiemanagement mit DC-DC-Umwandlung für LED-Arrays und Treiberschienen.
• Kommunikation über CAN, LIN oder dedizierte serielle Schnittstelle (SPI/I2C) zur Inhalts- und Helligkeitsplanung; Sicherheitsverriegelungen (z. B. Deaktivierung in bestimmten Fahrmodi) sind unerlässlich.

Wärme-, Haltbarkeits- und Umweltleistung

Der praktische Einsatz erfordert die Beachtung von Temperaturextremen, UV-Strahlung und mechanischer Beanspruchung. Empfohlene technische Praktiken:

• Wählen Sie LC-Materialien und Klebstoffe mit Betriebstemperaturbereichen von mindestens –40 °C bis 85 °C und stellen Sie sicher, dass nach dem Temperaturwechsel keine sichtbare Trübung auftritt.
• Verwenden Sie UV-stabile Einkapselungsmittel und UV-Filter bei der Glaslaminierung, um ein Vergilben oder eine Verschlechterung bei jahrelanger Sonneneinstrahlung zu verhindern.
• Mechanische Abriebfestigkeit: Das äußere Glas schützt die Folie, aber die Reinigungsverfahren für die innere Oberfläche und die Harzhärte müssen validiert werden, um Mikrokratzer zu vermeiden.

Sicherheit, Vorschriften und menschliche Faktoren

Die Einhaltung gesetzlicher Vorschriften ist von entscheidender Bedeutung. Zu den Hauptanliegen gehören:

• Ablenkung des Fahrers – Inhalte müssen Richtlinien folgen: Vermeiden Sie bewegte oder kontrastreiche Animationen im primären Sichtfeld des Fahrers und bieten Sie eine einfache Deaktivierungsfunktion.
• Verglasungsnormen – laminierte oder beschichtete Fenster müssen weiterhin die FMVSS/CADR/UNECE-Verglasungsdurchlässigkeit, Entfrostungs- und Bruchleistung erfüllen.
• EMV und EMI – Treiber und LED-Treiber müssen die EMV-Grenzwerte für Kraftfahrzeuge einhalten, um Störungen der Fahrzeugsysteme zu vermeiden.

Anpassung, Pixeldesign und visuelle Leistung

Designvariablen bestimmen die endgültige visuelle Qualität:

• Pixelabstand und Füllfaktor steuern Schärfe und Logotreue; Für die Betrachtung aus nächster Nähe ist eine feinere Lithographie erforderlich.
• Graustufen werden über Spannungspegel, PWM von LEDs oder zeitliches Dithering erreicht; Die Farbfähigkeit hängt von der Injektion von Licht mit mehreren Wellenlängen oder Farbfilterschichten ab, was die Komplexität erhöhen kann.
• Adaptive Helligkeitssensoren ermöglichen eine automatische Nacht-/Tag-Skalierung, um Blendung zu vermeiden und Strom zu sparen.

Überlegungen zu Lebenszyklus, Wartung und Produktion

Die Fertigungs- und Serviceplanung sollte Folgendes berücksichtigen:

Bei der Feldwartung sollten nach Möglichkeit austauschbare Module bevorzugt werden. Die erwartete Betriebslebensdauer hängt von der LED- und LC-Auswahl ab; Bei Komponenten in Automobilqualität liegt ein konservatives Ziel bei 5–10 Jahren oder 100.000 Schaltstunden bei ordnungsgemäßem Wärmemanagement.

Implementierungs-Checkliste für Ingenieure

• Definieren Sie die erforderliche Pixelauflösung und Betrachtungsabstände, um die Lithografiespezifikationen festzulegen.
• Wählen Sie LC-Materialien und Klebstoffe mit validierten optischen und thermischen Stabilitätsbereichen.
• Entwerfen Sie LED-Einspritz- und Treiberelektronik unter Berücksichtigung der Fahrzeugintegration und EMV-Konformität.
• Planen Sie den Laminierungsprozess und Umwelttests (UV, Feuchtigkeit, Temperaturwechsel, Vibration).
• Integrieren Sie Sicherheitsverriegelungen, Benutzerkontrolle und behördliche Überprüfung in die Systemanforderungen.

Fazit – praktische Kompromisse

OMTD bietet eine praktische Balance: nahezu unsichtbares optisches Verhalten am Tag und gut sichtbare kartierte Ausgabe mit geringem Stromverbrauch bei Nacht. Die technischen Kompromisse konzentrieren sich auf Pixeldichte versus Herstellbarkeit, Beständigkeit versus Gebrauchstauglichkeit und Helligkeit versus mögliche Blendung. Für einen erfolgreichen Einsatz stimmen Sie Materialien, Laminierungsmethode, Treiberelektronik und gesetzliche Sicherheitsfunktionen frühzeitig im Entwurfszyklus aufeinander ab und validieren Sie sie anhand realer Umwelt- und menschlicher Faktorentests.
