Welche Materialien und Beschichtungstechnologien werden üblicherweise bei der Herstellung von OMTD-Folien verwendet?

Die Optoelectronic Mapping Transparent Display (OMTD)-Folie stellt einen Durchbruch in der transparenten Display-Technologie dar und kombiniert optische Klarheit mit präziser elektronischer Leistung. Seine Struktur und Zusammensetzung sind das Ergebnis fortschrittlicher Materialtechnik und Beschichtungsverfahren, die darauf ausgelegt sind, sowohl eine hohe Transparenz als auch eine zuverlässige Leitfähigkeit zu erreichen. Das Verständnis der Materialien und Beschichtungstechnologien hinter der OMTD-Folie hilft zu erklären, warum sie zu einem wesentlichen Bestandteil transparenter Displays, Head-up-Displays und intelligenter Fenster der nächsten Generation geworden ist.

1. Grundsubstratmaterialien

Die Gründung von OMTD-Film besteht typischerweise aus hochtransparente Polymersubstrate die sowohl mechanische Stabilität als auch optische Klarheit bieten. Zu den gängigen Materialien gehören:

• Polyethylenterephthalat (PET): Bietet hervorragende optische Durchlässigkeit, Flexibilität und Kosteneffizienz. Es wird häufig in flexiblen Displayanwendungen eingesetzt.
• Polycarbonat (PC): PC-Substrate sind für ihre hohe Schlagfestigkeit und gute Dimensionsstabilität bekannt und werden häufig verwendet, wenn mechanische Haltbarkeit von entscheidender Bedeutung ist.
• Polyimid (PI): Aufgrund seiner thermischen Stabilität und Biegefestigkeit für Hochtemperaturanwendungen und flexible Elektronik geeignet.
• Glassubstrat: Bei starren Displays sorgt ultradünnes Glas für eine hervorragende optische Ebenheit und minimale Verzerrung.

Diese Substrate bilden die strukturelle Basis, auf der die optoelektronischen Schichten abgeschieden werden.

2. Leitfähige Schichtmaterialien

Die leitfähige Schicht ist der funktionelle Kern der OMTD-Folie und ermöglicht den elektrischen Stromfluss, ohne die Transparenz zu beeinträchtigen. Abhängig von den Designanforderungen werden verschiedene fortschrittliche Materialien verwendet:

• Indiumzinnoxid (ITO): Ein seit langem bewährtes transparentes leitfähiges Oxid mit hervorragender Leitfähigkeit und optischer Leistung, das jedoch Einschränkungen hinsichtlich Flexibilität und Kosten aufweist.
• Silber-Nanodrähte (AgNWs): Bieten überragende Flexibilität und geringen Schichtwiderstand und eignen sich daher für biegbare transparente Folien.
• Graphen: Bietet hohe elektrische Leitfähigkeit, mechanische Festigkeit und Transparenz und erfreut sich zunehmendem Interesse als leitfähiges Schichtmaterial der nächsten Generation.
• Metallgeflecht: Metallnetzbeschichtungen bestehen aus mikroskopisch kleinen Metallgittern (häufig Silber, Kupfer oder Nickel) und erreichen einen sehr geringen Widerstand bei gleichzeitig hoher optischer Durchlässigkeit.
• Leitfähige Polymere (z. B. PEDOT:PSS): Leitfähige Polymere werden für flexible Anwendungen eingesetzt und vereinen Transparenz, Flexibilität und Verarbeitbarkeit.

Die Auswahl des leitfähigen Materials hängt von den Anwendungsanforderungen, den Kosten und dem gewünschten Gleichgewicht zwischen Leitfähigkeit und optischer Leistung ab.

3. Optische Beschichtungstechnologien

Um die visuelle Qualität zu verbessern, enthalten OMTD-Folien häufig optische Beschichtungen, die die Lichtreflexion, -durchlässigkeit und die Farbgleichmäßigkeit steuern. Zu den gängigen optischen Beschichtungen gehören:

• Antireflexbeschichtungen (AR): Minimieren Sie Blend- und Reflexionsverluste, um die Klarheit des Displays zu verbessern.
• Schichten mit hohem Brechungsindex: Wird zur Steuerung des Lichtwegs und zur Reduzierung der Streuung verwendet, wodurch die Gesamthelligkeit und der Farbkontrast verbessert werden.
• Optische Kompensationsschichten: Gleichen Sie Doppelbrechung oder Winkelfarbverschiebung in Displays aus und sorgen Sie so für eine gleichmäßige Farbwiedergabe.

Diese Beschichtungen werden typischerweise mithilfe präziser Dünnschichtabscheidungsmethoden wie Sputtern, Verdampfen oder chemischer Gasphasenabscheidung aufgetragen.

4. Funktionsschichtbeschichtungen

Über optische und leitfähige Schichten hinaus umfassen OMTD-Folien häufig funktionelle Beschichtungen für eine verbesserte Haltbarkeit und Leistung:

• Hartbeschichtungen: Erhöhen Sie die Oberflächenhärte und Kratzfestigkeit, insbesondere für Außen- oder Automobilanwendungen.
• Hydrophobe und oleophobe Beschichtungen: Weist Feuchtigkeit, Öl und Fingerabdrücke ab, um eine klare Sicht zu gewährleisten.
• UV- und Infrarot (IR)-Filterschichten: Schützen Sie die Folie und die darunter liegende Elektronik vor UV-Strahlung und kontrollieren Sie die Wärmestrahlung.
• Haftvermittler und Pufferschichten: Verbessern Sie die Verbindung zwischen verschiedenen Materialschichten und verhindern Sie eine Delaminierung unter mechanischer Belastung.

5. Beschichtungs- und Abscheidungsprozesse

Die Leistung von OMTD-Folien hängt in hohem Maße von der Präzision ihrer Beschichtungstechnologien ab. Zu den fortschrittlichen Herstellungsprozessen gehören:

• Magnetronsputtern: Eine physikalische Dampfabscheidungstechnik zur Herstellung gleichmäßiger leitfähiger oder optischer Beschichtungen mit hoher Haftfestigkeit.
• Atomlagenabscheidung (ALD): Ermöglicht die präzise Steuerung der Filmdicke und -zusammensetzung auf atomarer Ebene und wird für ultradünne Funktionsbeschichtungen verwendet.
• Rolle-zu-Rolle (R2R) Beschichtung: Ermöglicht die kontinuierliche Produktion flexibler OMTD-Folien in großen Mengen und mit gleichbleibender Qualität.
• Inkjet- oder Sprühbeschichtung: Wird zum Strukturieren leitfähiger Materialien wie Silber-Nanodrähte oder Polymere auf flexiblen Substraten verwendet.

Jeder Prozess wird basierend auf der Zielanwendung, der Kostenstruktur und der erforderlichen Materialleistung ausgewählt.

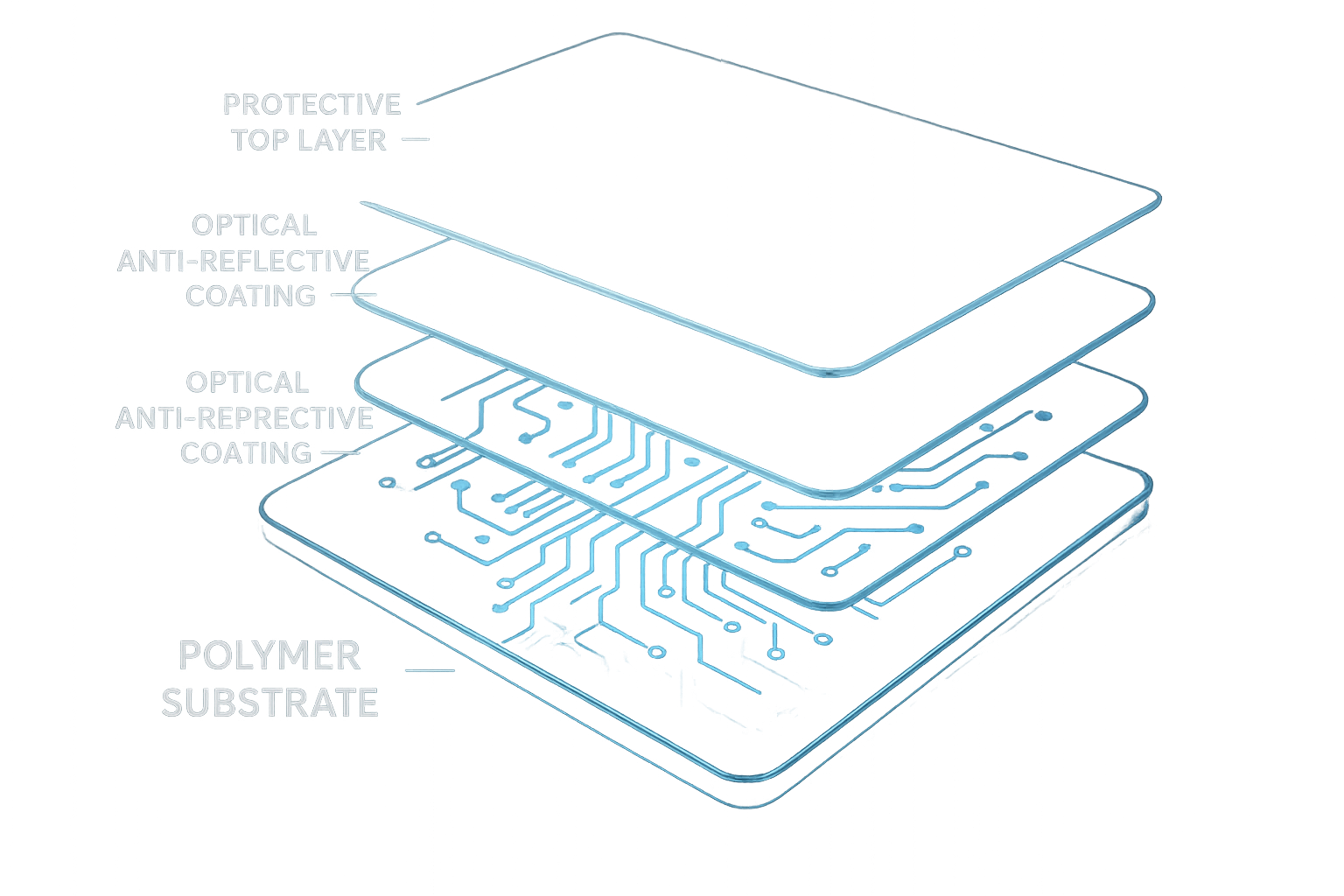

6. Integration und Anwendung

Nach der Beschichtung werden die verschiedenen Schichten zu einer OMTD-Verbundfolie integriert, die beides bietet optische Transparenz und elektronische Kartenfunktionalität . Diese integrierte Struktur kann für verschiedene Anwendungen wie transparente OLED-Panels, Augmented-Reality-Displays, Fahrzeug-HUD-Systeme oder intelligente Beschilderung im Einzelhandel angepasst werden.

Die Kombination aus fortschrittliche Materialwissenschaft und präzise Beschichtungstechnik stellt sicher, dass OMTD-Filme eine hohe optische Durchlässigkeit (oft über 90 %), einen geringen Oberflächenwiderstand und eine robuste Umgebungsstabilität beibehalten – Schlüsselfaktoren für die Leistung transparenter Displays.

Zusammenfassend Die OMTD-Folienherstellung basiert auf einer synergistischen Mischung aus transparente Polymer- oder Glassubstrate , leitfähige Materialien wie ITO, Silber-Nanodrähte oder Graphen und optische und schützende Beschichtungen aufgebracht durch fortschrittliche Abscheidungstechniken. Im weiteren Verlauf der Forschung wird erwartet, dass Verbesserungen der Materialflexibilität, der Leitfähigkeit und der Umweltbeständigkeit das Anwendungsspektrum von OMTD-Filmen in den Display- und optoelektronischen Technologien der nächsten Generation erweitern werden.
